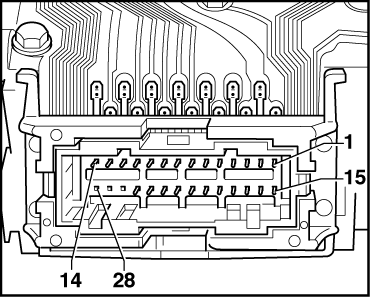

Anschlussbelegung der
Mehrfachsteckverbindung, 28-fach
- 1 - Temperaturfühler für
Außentemperatur, Masse 1)
- 2 - frei
- 3 - Klemme 31, Masse
- 4 - Speicherschalter für
MFA (Reset) 1)
- 5 - frei
- 6 - Speicherschalter für
MFA (Memory) 1)
- 7
- Geschwindigkeitssignal Ausgang
- 8 - Öldruckschalter 1,4
bar / 1,8 bar
- 9 - Öldruckschalter 0,3
bar
- 10 - Klemme 1 / Klemme W
- 11 - Klemme 30,
Batterie-Plus
- 12 - Klemme 58b,
Beleuchtung
- 13 - Klemme 15
- 14 - frei
- 15 - Abruftaste für MFA
(Mode) 1)
- 16 - Kontroll-Lampe für
Generator, Klemme 61
- 17 - Geber für
Öltemperatur 1)
- 18 - frei
- 19 - Temperaturfühler für
Außentemperatur, Signal 1)
- 20 - Kontroll-Lampe für
Vorglühzeit / Kontroll-Lampe für Katalysator
- 21
- Kraftstoffvorratsanzeige
- 22 - Fehlerlampe für
Fahrzeugeigendiagnose
- 23
- Kühlmitteltemperaturanzeige
- 24 - Kontroll-Lampe für
Blinker
- 25 - Kontroll-Lampe für
Fernlicht
- 26 - frei
- 27 - frei
- 28 - frei
1) nur bei Multifunktionsanzeige |
